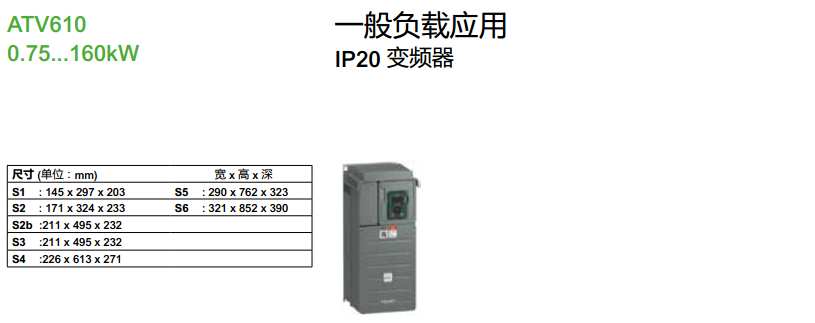

变频器类型 电源电压 | 三相 三相电源电压:380...480 V | ||
防护等级 | IP20 | ||
变频器 | 输出频率 | 0...500 Hz | |
控制类型 | 异步电机 | U/F VC 标准,U/F VC5 点压频比,U/F VC 二次方, U/F VC 节能 | |
同步电机 | - | ||
过电流能力 | 轻载:变频器额定电流的110%,持续60s; 变频器额定电流的120%,持续20s; 重载:变频器额定电流的150%,持续60s | ||
功能 | 功能数量 | >80 | |
预置速度的数目 | 16 | ||
I/O的数目 | 模拟输入 3...5/ 逻辑输入 6...12 | ||
模拟输出 2/ 逻辑输出 0...2 | |||
继电器输出 3...6 | |||

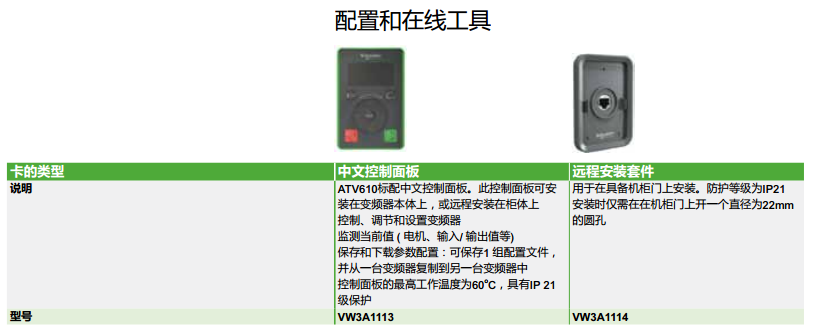

对话工具 | 中文控制面板 | ||
通讯 | 集成通讯协议 | Modbus串行通讯 | |
可选配件 | Profibus DP V1 | ||

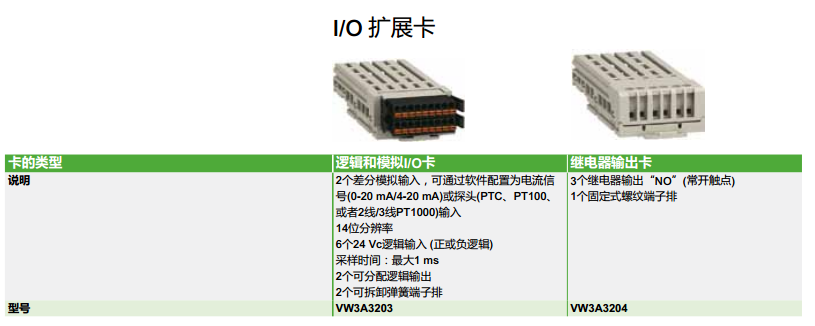

卡(可选配件) | I/O扩展卡;继电器扩展卡 | ||
减小电流谐波 | 内置直流电抗器 | ||
EMC | 集成滤波器C3 | ||
电机功率 (kW/HP) | ND 0.75 HD 0.37 | ATV610U07N4 S1 | |
ND 1.5 HD 0.75 | ATV610U15N4 S1 | ||
ND 2.2 HD 1.5 | ATV610U22N4 S1 | ||
ND 3 HD 2.2 | ATV610U30N4 S1 | ||
ND 4 HD 3 | ATV610U40N4 S1 | ||
ND 5.5 HD 4 | ATV610U55N4 S1 | ||
ND 7.5 HD 5.5 | ATV610U75N4 S1 | ||
ND 11 HD 7.5 | ATV610D11N4 S2 | ||
ND 15 HD 11 | ATV610D15N4 S2 | ||
ND 18.5 HD 15 | ATV610D18N4 S3 | ||
ND 22 HD 18.5 | ATV610D22N4 S3 | ||
ND 30 HD 22 | ATV610D30N4 S4 | ||
ND 37 HD 30 | ATV610D37N4 S4 | ||
ND 45 HD 37 | ATV610D45N4 S4 | ||
ND 55 HD 45 | ATV610D55N4 S5 | ||
ND 75 HD 55 | ATV610D75N4 S5 | ||
ND 90 HD 75 | ATV610D90N4 S5 | ||
ND 110 HD 90 | ATV610C11N4 S6 | ||
ND 132 HD 110 | ATV610C13N4 S6 | ||
ND 160 HD 132 | ATV610C16N4 S6 |
