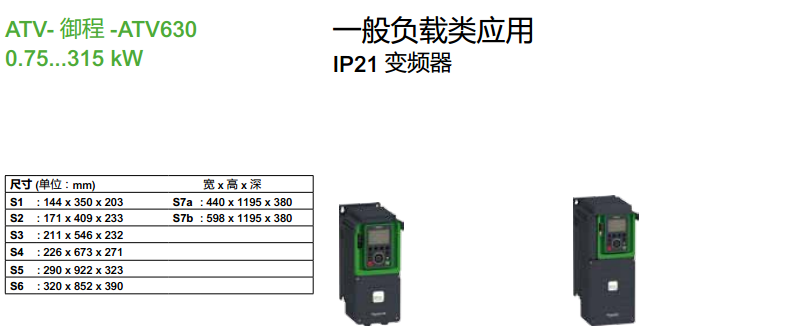

变频器类型 电源电压 | 壁挂式 三相 : 200...240 V | 壁挂式 三相 : 380...480 V | ||
防护等级 | IP 21/UL 1类 | |||
变频器 | 输出频率 | 0,1...500 Hz | ||
控制类型 | 异步电机 | 标准恒转矩控制、 标准变转矩控制、 优化转矩模式 | ||
同步电机 | 永磁(PM)电机 | |||
过电流能力 | 轻载：110% 变频器额定电流 60s； 重载：150% 变频器额定电流 60s | |||
速度范围 | 1-500 | |||
功能 | 功能数量 | > 150 | ||
预置速度的数目 | 16 | |||
I/O的数目 | 模拟输入 3...5/ 逻辑输入 6...12 | |||
模拟输出 2/ 逻辑输出 0...2 | ||||
继电器输出 3...6 | ||||
安全输入1 | ||||

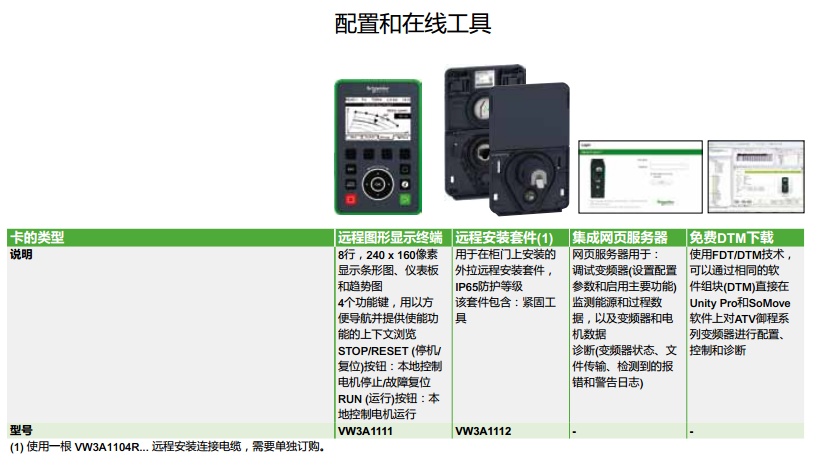

对话工具 | 远程图形显示终端、 内置网页服务器、 SoMove软件 | |||
通讯 | 集成通讯协议 | 以太网(Modbus/TCP)，Modbus串行通讯 | ||
可选配件 | EtherNet/IP或Modbus/TCP双端口、 ProfiNet、 CANopen RJ45菊花链、 Sub-D和螺纹端子、 Profibus DP V1和DeviceNet | |||

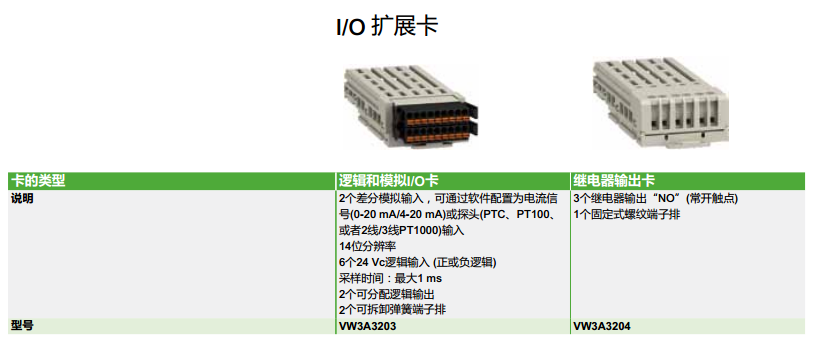

卡(可选配件) | I/O扩展卡；继电器扩展卡 | |||
减小电流谐波 | 集成直流电抗器 | |||
EMC | - | 集成滤波器 | ||
电机功率 （kW/HP） ND :轻载(2) HD :重载(3) | ND 0.75/1 HD 0.37/0.5 | ATV630U07M3 S1 | ATV630U07N4 S1 | |
ND 1.5/2 HD 0.75/1 | ATV630U15M3 S1 | ATV630U15N4 S1 | ||
ND 2.2/3 HD 1.5/2 | ATV630U22M3 S1 | ATV630U22N4 S1 | ||
ND 3/- HD 2.2/3 | ATV630U30M3 S1 | ATV630U30N4 S1 | ||
ND 4/5 HD 3/- | ATV630U40M3 S1 | ATV630U40N4 S1 | ||
ND 5.5/7.5 HD 4/5 | ATV630U55M3 S2 | ATV630U55N4 S1 | ||
ND 7.5/10 HD 5.5/7.5 | ATV630U75M3 S3 | ATV630U75N4 S2 | ||
ND 11/15 HD 7.5/10 | ATV630D11M3 S3 | ATV630D11N4 S2 | ||
ND 15/20 HD 11/15 | ATV630D15M3 S4 | ATV630D15N4 S3 | ||
ND 18.5/25 HD 15/20 | ATV630D18M3 S4 | ATV630D18N4 S3 | ||
ND 22/30 HD 18.5/25 | ATV630D22M3 S4 | ATV630D22N4 S3 | ||
ND 30/40 HD 22/30 | ATV630D30M3 S5 | ATV630D30N4 S4 | ||
ND 37/50 HD 30/40 | ATV630D37M3 S5 | ATV630D37N4 S4 | ||
ND 45/60 HD 37/50 | ATV630D45M3 S5 | ATV630D45N4 S4 | ||
ND 55/75 HD 45/60 | ATV630D55M3 (4) S6 | ATV630D55N4 S5 | ||
ND 75/100 HD 55/75 | ATV630D75M3 (4) S6 | ATV630D75N4 S5 | ||
ND 90/125 HD 75/100 | - | ATV630D90N4 S5 | ||
ND 110/150 HD 90/125 | - | ATV630C11N4 (4) S6 | ||
ND 132/200 HD 110/150 | - | ATV630C13N4 (4) S6 | ||
ND 160/250 HD 132/200 | - | ATV630C16N4 (4) S6 | ||
ND 220/350 HD 160/250 | - | ATV630C22N4 (4) S7a | ||
ND 250/400 HD 220/300 | - | ATV630C25N4 (4) S7b | ||
ND 315/500 HD 250/400 | - | ATV630C31N4 (4) S7b | ||
(1) ATV御程系列ATV630U07M3...D75M3变频器是不配供EMC滤波器。
(2) 对于轻载应用(最大110%)的给定值。
(3) 对于重载应用(最大150%)的给定值。
(4) 可另外订购附件以满足整机IP21/UL 1类的防护等级。

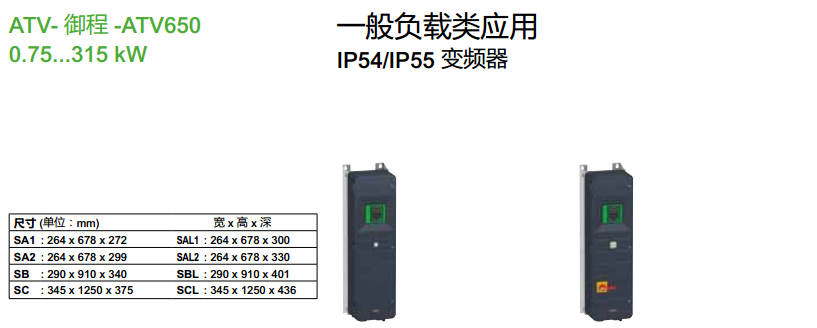

变频器类型 电源电压 | 壁挂式 三相 : 380...480 V | 壁挂式带负荷开关 三相 : 380...480 V | ||
防护等级 | IP 55 | IP 55 | ||
变频器 | 输出频率 | 0,1...500 Hz | ||
控制类型 | 异步电机 | 标准恒转矩控制、 标准变转矩控制、 优化转矩模式 | ||
同步电机 | 永磁(PM)电机 | |||
过电流能力 | 轻载：110% 变频器额定电流 60s； 重载：150% 变频器额定电流 60s | |||
速度范围 | 1-500 | |||
功能 | 功能数量 | >150 | ||
预置速度的数目 | 16 | |||
I/O的数目 | 模拟输入 3...5/ 逻辑输入 6...12 | |||
模拟输出 2/ 逻辑输出 0...2 | ||||
继电器输出 3...6 | ||||
安全输入1 | ||||
对话工具 | 远程图形显示终端、 内置网页服务器、 SoMove软件 | |||
通讯 | 集成通讯协议 | 以太网(Modbus/TCP)，Modbus串行通讯 | ||
可选配件 | EtherNet/IP或Modbus/TCP双端口、 ProfiNet、 CANopen RJ45菊花链、 Sub-D和螺纹端子、Profibus DP V1和DeviceNet | |||
卡(可选配件) | I/O扩展卡；继电器扩展卡 | |||
减小电流谐波 | 集成直流电抗器 | |||
EMC | 集成滤波器 | |||
电机功率（kW/HP） | ND 0.75/1 HD 0.37/0.5 | ATV650U07N4 SA1 | ATV650U07N4E SAL1 | |
ND 1.5/2 HD 0.75/1 | ATV650U15N4 SA1 | ATV650U15N4E SAL1 | ||
ND 2.2/3 HD 1.5/2 | ATV650U22N4 SA1 | ATV650U22N4E SAL1 | ||
ND 3/- HD 2.2/3 | ATV650U30N4 SA1 | ATV650U30N4E SAL1 | ||
ND 4/5 HD 3/- | ATV650U40N4 SA1 | ATV650U40N4E SAL1 | ||
ND 5.5/7.5 HD 4/5 | ATV650U55N4 SA1 | ATV650U55N4E SAL1 | ||
ND 7.5/10 HD 5.5/7.5 | ATV650U75N4 SA2 | ATV650U75N4E SAL2 | ||
ND 11/15 HD 7.5/10 | ATV650D11N4 SA2 | ATV650D11N4E SAL2 | ||
ND 15/20 HD 11/15 | ATV650D15N4 SA2 | ATV650D15N4E SAL2 | ||
ND 18.5/25 HD 15/20 | ATV650D18N4 SA2 | ATV650D18N4E SAL2 | ||
ND 22/30 HD 18.5/25 | ATV650D22N4 SA2 | ATV650D22N4E SAL2 | ||
ND 30/40 HD 22/30 | ATV650D30N4 SB | ATV650D30N4E SBL | ||
ND 37/50 HD 30/40 | ATV650D37N4 SB | ATV650D37N4E SBL | ||
ND 45/60 HD 37/50 | ATV650D45N4 SB | ATV650D45N4E SBL | ||
ND 55/75 HD 45/60 | ATV650D55N4 SC | ATV650D55N4E SCL | ||
ND 75/100 HD 55/75 | ATV650D75N4 SC | ATV650D75N4E SCL | ||
ND 90/125 HD 75/100 | ATV650D90N4 SC | ATV650D90N4E SCL | ||
(2) 对于轻载应用(最大110%)的给定值。
(3) 对于重载应用(最大150%)的给定值。
